Todo lo que necesitas saber sobre los rodamientos axiales de bolas de contacto angular

Introducción

En el corazón de la maquinaria de precisión moderna, desde los husillos de alta velocidad hasta los sistemas aeroespaciales críticos, se encuentran componentes que deben gestionar fuerzas complejas con una fiabilidad absoluta. Los rodamientos axiales de bolas de contacto angular son una de esas soluciones de ingeniería esenciales, diseñados específicamente para el desafío de soportar cargas combinadas, es decir, una carga axial y una carga radial simultáneamente. Su diseño único los diferencia de otros tipos de rodamientos y les permite ofrecer una combinación superior de rigidez, capacidad de carga y precisión a altas velocidades.

La relevancia de estos componentes no deja de crecer en un mundo cada vez más automatizado y exigente. De hecho, el mercado específico de estos rodamientos refleja esta importancia, ya que se estima que el tamaño del mercado de rodamientos de bolas de contacto angular alcance los USD 12,850.75 millones en 2024 y se proyecta que alcance los USD 23,540.80 millones para 2032, creciendo a una tasa anual compuesta del 7.95% (Future Market Report, 2024).

Esta guía completa explorará en profundidad qué son, cómo funcionan, sus ventajas, y cómo seleccionar, instalar y mantener adecuadamente los rodamientos axiales de bolas de contacto angular para maximizar el rendimiento y la vida útil de cualquier sistema mecánico.

¿Qué son los rodamientos axiales de bolas de contacto angular?

Los rodamientos axiales de bolas de contacto angular son un tipo especializado de rodamiento de elementos rodantes diseñado para acomodar cargas tanto axiales como radiales. A diferencia de los Rodamientos axiales de bolas estándar, que solo soportan cargas de empuje, o los rodamientos radiales de bolas, que están optimizados para cargas perpendiculares al eje, este tipo de rodamiento presenta una construcción única que le permite gestionar ambas.

La característica definitoria es el contacto angular. Los componentes principales de estos rodamientos son los anillos interno y externo, las bolas y la jaula que las posiciona. La clave de su diseño reside en las pistas de rodadura de estos anillos: están desplazadas una respecto a la otra en la dirección del eje. Esta geometría obliga a las bolas a hacer contacto con las pistas en un ángulo determinado con respecto a la línea perpendicular al eje del rodamiento. Es esta línea de contacto inclinada la que les confiere su capacidad para soportar cargas combinadas de manera efectiva.

Por lo tanto, los Rodamientos de Bolas de Contacto Angular no son simplemente rodamientos de empuje, sino una solución de ingeniería avanzada para aplicaciones donde las fuerzas no actúan en una sola dirección, proporcionando un soporte robusto y preciso en sistemas mecánicos complejos.

¿Cómo funcionan los rodamientos axiales de bolas de contacto angular?

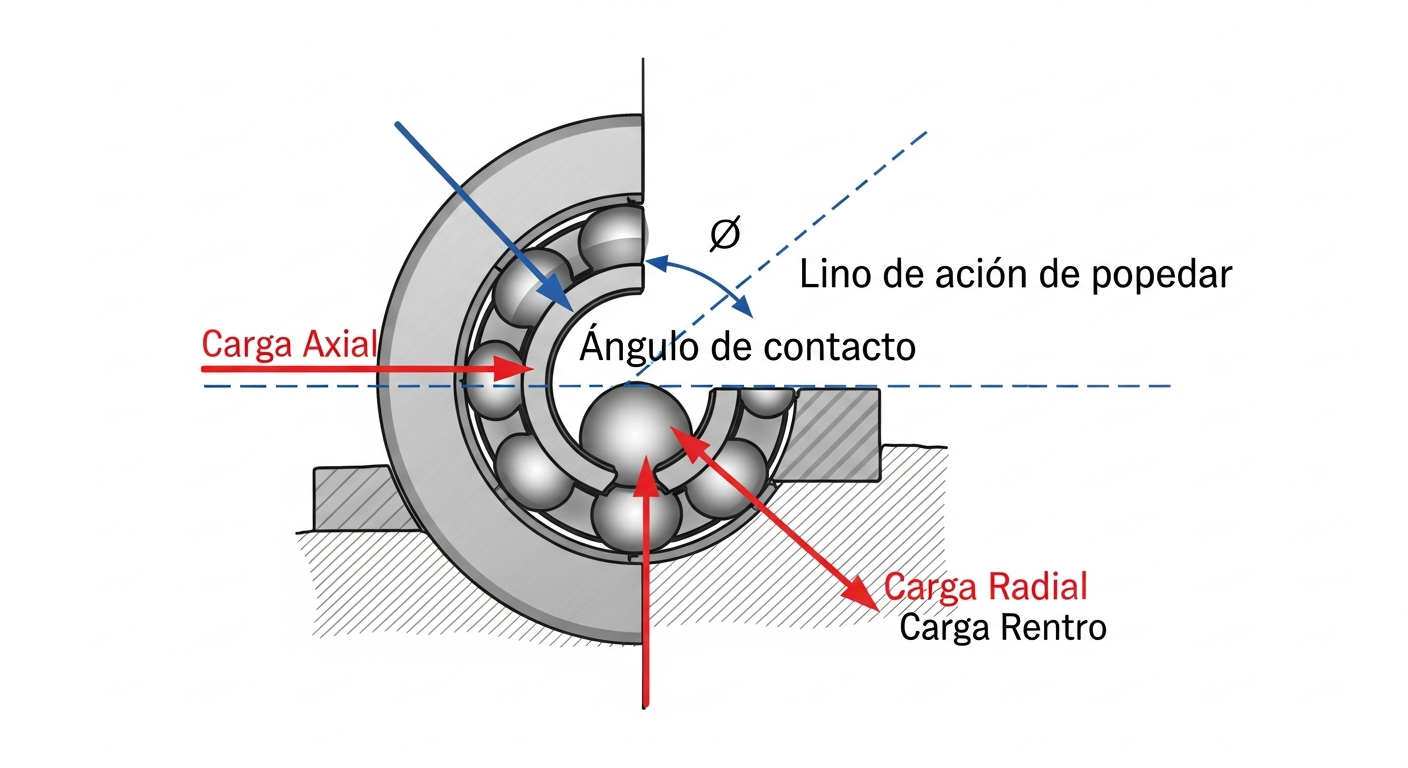

El principio de funcionamiento de los rodamientos axiales de bolas de contacto angular se centra en su geometría interna y, específicamente, en el ángulo de contacto. Este ángulo se define como el ángulo formado entre la línea que une los puntos de contacto de la bola con las pistas de rodadura y una línea perpendicular al eje del rodamiento.

Cuando se aplica una carga, esta se transmite de un anillo al otro a través de las bolas a lo largo de esta línea de contacto inclinada. Este mecanismo es lo que permite que una carga radial sea soportada junto con una carga axial. La magnitud del ángulo de contacto es un parámetro de diseño crítico que determina las características de rendimiento del rodamiento:

• Ángulo de contacto grande (ej. 40°): Aumenta significativamente la capacidad de carga axial del rodamiento. Sin embargo, reduce su capacidad para soportar cargas radiales y limita la velocidad máxima de operación.
• Ángulo de contacto pequeño (ej. 15°): Ofrece una mayor capacidad de velocidad y un mejor soporte para cargas radiales, pero tiene una menor capacidad de carga axial.

Debido a su diseño, un rodamiento de contacto angular de una sola hilera solo puede soportar una carga axial en una dirección. Por esta razón, frecuentemente se montan en pares (configuración espalda con espalda, cara a cara o en tándem) para soportar cargas axiales en ambas direcciones y proporcionar un sistema de alta rigidez.

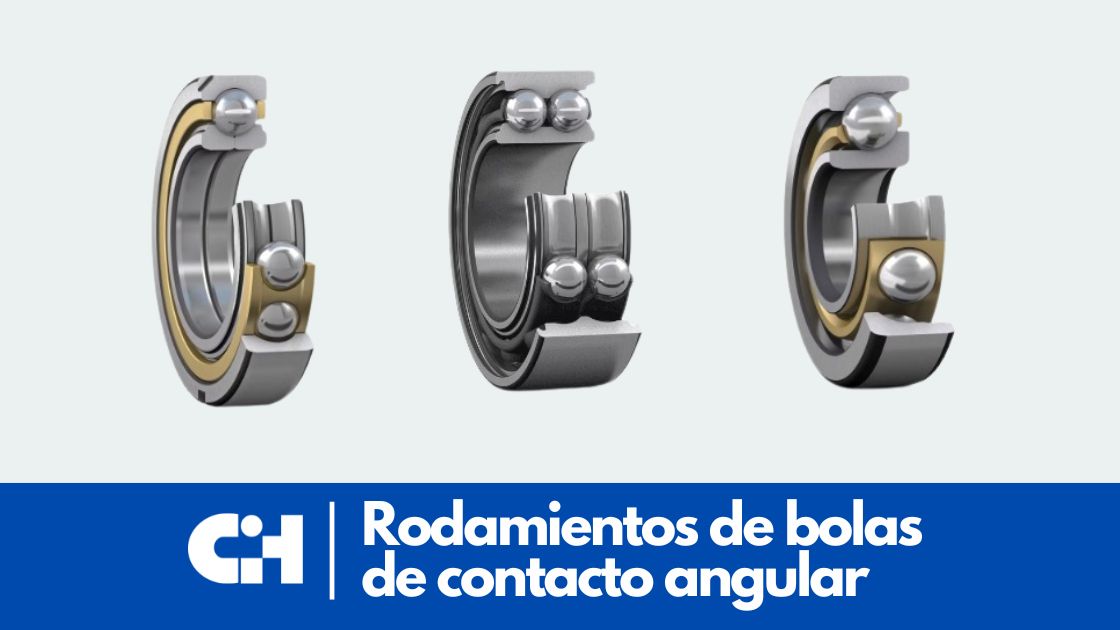

Tipos de rodamientos axiales de bolas de contacto angular

La versatilidad de los rodamientos de contacto angular se refleja en la variedad de diseños disponibles, cada uno optimizado para diferentes requisitos de carga, velocidad y rigidez.

• Rodamientos de una hilera de bolas de contacto angular: Este es el diseño más común. Están diseñados para soportar cargas axiales en una sola dirección. Como se mencionó, para manejar cargas axiales bidireccionales o momentos de vuelco, deben ser montados en pares. La forma en que se emparejan (disposición en ‘O’, ‘X’ o tándem) determina la rigidez y la capacidad del conjunto.
• Rodamientos de bolas de contacto angular de doble hilera: Se pueden considerar como dos rodamientos de una hilera dispuestos espalda con espalda en una sola unidad. Este diseño puede soportar cargas axiales en ambas direcciones, así como momentos de vuelco. Ofrecen una solución de rodamiento rígida y compacta, aunque generalmente tienen una capacidad de velocidad ligeramente inferior a un par de rodamientos de una hilera equivalentes.
• Rodamientos de bolas de cuatro puntos de contacto: Este diseño especial cuenta con pistas de rodadura diseñadas para permitir que una sola unidad soporte cargas axiales en ambas direcciones. Su principal ventaja es el ahorro de espacio, ya que un solo rodamiento de cuatro puntos de contacto puede reemplazar a un par de rodamientos de una hilera. Son ideales para aplicaciones con espacio axial limitado pero tienen una capacidad de carga radial menor que los rodamientos de doble hilera.

Además, cada tipo puede estar disponible en ejecuciones abiertas (para lubricación con aceite o grasa) o selladas/protegidas para un funcionamiento libre de mantenimiento y protección contra contaminantes.

Ventajas de utilizar rodamientos axiales de bolas de contacto angular

La elección de rodamientos axiales de bolas de contacto angular ofrece un conjunto de ventajas técnicas que los hacen indispensables en aplicaciones de alto rendimiento. Su creciente adopción es un testimonio de su eficacia, en un sector donde el mercado global de rodamientos de bolas se valoró en USD 15 mil millones en 2023 y se prevé que crezca a una tasa anual superior al 5.7% hasta 2032 (Global Market Insights, 2024).

Las ventajas clave incluyen:

• Alta capacidad de carga axial: Su diseño está optimizado para soportar cargas de empuje significativas, y esta capacidad de carga axial aumenta con el ángulo de contacto.
• Gestión de cargas combinadas: Su principal fortaleza es la capacidad de soportar cargas axiales y cargas radiales simultáneamente, una característica que los rodamientos puramente axiales o radiales no pueden ofrecer.
• Elevada rigidez axial: Cuando se montan con una precarga adecuada, estos rodamientos proporcionan una rigidez axial excepcional. Esta cualidad es fundamental en aplicaciones como las máquinas herramienta, donde se requiere un posicionamiento preciso del husillo para garantizar la calidad del mecanizado.
• Capacidad para altas velocidades: En comparación con otros tipos de rodamientos de empuje, como los de rodillos cilíndricos, los rodamientos de bolas de contacto angular pueden operar a velocidades de rotación mucho más altas.
• Larga vida útil: Fabricados con aceros de alta pureza y con geometrías de pista de rodadura optimizadas, ofrecen una vida útil prolongada y fiable cuando se seleccionan, instalan y lubrican correctamente.

¿Cómo elegir el rodamiento axial de bolas de contacto angular adecuado?

Seleccionar el rodamiento correcto es un paso crítico que impacta directamente en el rendimiento, la fiabilidad y la longevidad de la maquinaria. La elección debe basarse en un análisis cuidadoso de los requisitos de la aplicación.

Los factores clave a considerar son:

1. Magnitud y Dirección de las Cargas: Determine las cargas axiales y radiales que actuará sobre el rodamiento. Si la carga axial es bidireccional, se requerirá un rodamiento de doble hilera o un par de rodamientos de una hilera.
2. Velocidad de Operación: Compare la velocidad requerida de la aplicación con la velocidad límite del rodamiento, que se encuentra en el catálogo del fabricante. Factores como la lubricación y la disipación de calor son cruciales aquí.
3. Requisitos de Rigidez: Aplicaciones que demandan alta precisión, como los husillos de máquinas herramienta, necesitan una alta rigidez axial. Esto puede influir en la elección del ángulo de contacto y la necesidad de aplicar una precarga.
4. Espacio Disponible: Las limitaciones dimensionales del diseño dictarán el diámetro del agujero, el diámetro exterior y la anchura del rodamiento. Un rodamiento de cuatro puntos de contacto puede ser una solución si el espacio axial es reducido.
5. Precisión de Giro: Las clases de tolerancia (por ejemplo, P5, P4, P2) definen la precisión geométrica y de giro del rodamiento. Se debe seleccionar una clase que cumpla con los requisitos de precisión del sistema.
6. Condiciones Ambientales: La temperatura de funcionamiento, la exposición a la humedad o a contaminantes determinarán si se necesita un rodamiento abierto, sellado o protegido, así como el tipo de lubricante.

Consultar las especificaciones técnicas y los sistemas de designación de fabricantes reconocidos es fundamental para tomar una decisión informada sobre los rodamientos de contacto angular.

Cómo instalar un rodamiento axial de bolas de contacto angular

Una instalación correcta es tan crucial como la selección del rodamiento. Un montaje inadecuado puede provocar una falla prematura, anulando los beneficios de un componente de alta calidad.

Guía paso a paso para una instalación correcta:

1. Preparación del Entorno: Trabaje en un área limpia y seca. Asegúrese de que el eje y el alojamiento estén limpios, sin rebabas ni daños. Verifique que sus dimensiones se ajusten a las tolerancias recomendadas por el fabricante.
2. Manejo del Rodamiento: Mantenga el rodamiento en su embalaje original hasta el momento del montaje para evitar la contaminación. Manéjelo con las manos limpias o guantes.
3. Método de Montaje:
   • Ajuste de interferencia: La fuerza de montaje debe aplicarse únicamente sobre el anillo que se está ajustando. Por ejemplo, al montar en un eje, aplique presión de manera uniforme sobre el anillo interior. Nunca transmita la fuerza de montaje a través de las bolas, ya que esto dañará las pistas de rodadura.
   • Calentamiento: Para ajustes de interferencia más grandes en el eje, se puede calentar el rodamiento (generalmente no más de 110°C) utilizando un calentador de inducción para expandirlo y facilitar su deslizamiento sobre el eje.
4. Aplicación de Precarga: La precarga es una fuerza axial interna aplicada al rodamiento para eliminar la holgura interna. Es fundamental para aumentar la rigidez, reducir el ruido y mejorar la precisión de giro. Se puede lograr mediante tuercas de precisión, resortes o ajustando la distancia entre los rodamientos en un par.
5. Alineación: Asegúrese de que el eje y el alojamiento estén correctamente alineados. La desalineación impone cargas desiguales en el rodamiento, lo que reduce drásticamente su vida útil.
6. Verificación Final: Una vez instalado, gire el eje a mano para confirmar que se mueve suavemente y sin ruidos ni agarrotamientos.

Mantenimiento y cuidado de los rodamientos axiales de bolas de contacto angular

Un programa de mantenimiento proactivo es esencial para maximizar la vida útil y garantizar un funcionamiento fiable. El cuidado de estos rodamientos se centra en la lubricación y la monitorización.

Prácticas recomendadas de mantenimiento:

• Lubricación Adecuada: La lubricación es el factor más crítico. Su función es separar las superficies rodantes y deslizantes, proteger contra la corrosión y disipar el calor.
  • Selección: Utilice el tipo (grasa o aceite) y la viscosidad recomendados por el fabricante para las condiciones de carga, velocidad y temperatura de la aplicación.
  • Cantidad: Tanto la falta como el exceso de lubricante son perjudiciales. El exceso de grasa puede provocar un sobrecalentamiento. Siga las pautas para la cantidad de llenado correcta.
  • Intervalos: Establezca un programa de relubricación basado en las condiciones de operación. Las altas velocidades, temperaturas y contaminación requerirán intervalos más cortos.
• Monitorización de Condición: La detección temprana de problemas puede evitar fallas catastróficas.
  • Temperatura: Un aumento repentino de la temperatura de funcionamiento puede indicar un problema de lubricación o un daño incipiente.
  • Vibración y Ruido: El análisis de vibraciones y la escucha de ruidos inusuales (chasquidos, chirridos) son métodos efectivos para detectar el deterioro de los rodamientos.
• Mantener la Limpieza: Proteja los rodamientos de la contaminación por polvo, suciedad y humedad. Asegúrese de que los sellos estén en buen estado y reemplácelos si están dañados.

Problemas comunes en los rodamientos axiales de bolas de contacto angular y cómo solucionarlos

Incluso los rodamientos de la más alta calidad pueden fallar si no se manejan correctamente. Identificar los síntomas y sus causas es clave para la resolución de problemas.

• Problema: Ruido o Vibración Excesiva
  • Causas Posibles: Contaminación en el interior del rodamiento; lubricación inadecuada (muy poca, muy vieja o incorrecta); daño en las pistas de rodadura o las bolas (brinelado, indentaciones); precarga incorrecta (demasiado baja o alta).
  • Soluciones: Si la causa es la contaminación o lubricación, limpiar y relubricar correctamente puede ser suficiente. Si hay daño físico, el rodamiento debe ser reemplazado. Ajustar la precarga según las especificaciones.
• Problema: Sobrecalentamiento
  • Causas Posibles: Exceso de lubricante (batido de grasa); lubricación insuficiente; velocidad de operación demasiado alta para el tipo de lubricante; precarga excesiva.
  • Soluciones: Ajustar la cantidad de lubricante a la recomendada. Verificar que el tipo de lubricante es adecuado para la velocidad. Reducir la precarga si es excesiva.
• Problema: Desgaste Prematuro y Falla
  • Causas Posibles: Desalineación entre el eje y el alojamiento; carga excesiva que supera la capacidad del rodamiento; montaje incorrecto (fuerza aplicada a través de las bolas); corrosión por entrada de humedad.
  • Soluciones: Corregir la desalineación del sistema. Verificar los cálculos de carga y seleccionar un rodamiento más robusto si es necesario. Reemplazar el rodamiento utilizando las técnicas de montaje adecuadas. Mejorar el sellado para proteger contra la corrosión.

Aplicaciones de los rodamientos axiales de bolas de contacto angular

La combinación única de capacidad de carga, rigidez y velocidad de los rodamientos axiales de bolas de contacto angular los hace ideales para una amplia variedad de aplicaciones exigentes en múltiples industrias.

• Máquinas herramienta: Son el estándar de la industria para los husillos de alta velocidad en centros de mecanizado, tornos y fresadoras. Su alta rigidez axial es crucial para mantener la precisión de corte bajo carga, mientras que su capacidad de alta velocidad permite ciclos de producción rápidos. También se utilizan en mesas giratorias de precisión.
• Industria automotriz: Se encuentran en unidades de rodamientos para cubos de rueda, donde deben soportar las complejas cargas combinadas generadas durante las curvas y la aceleración. También se utilizan en cajas de cambio y diferenciales.
• Industria aeroespacial: Se emplean en cajas de engranajes de motores a reacción, actuadores de sistemas de control de vuelo y otros equipos rotativos que requieren alta fiabilidad en condiciones extremas de temperatura y velocidad.
• Bombas y Compresores: En bombas centrífugas y compresores de tornillo, estos rodamientos soportan el empuje axial generado por el rotor, garantizando un funcionamiento estable y eficiente.
• Equipos médicos: Se utilizan en equipos de diagnóstico por imagen como los escáneres de tomografía computarizada (TC), donde se requiere una rotación extremadamente suave, silenciosa y precisa.
• Robótica y Automatización: Son fundamentales en los ejes de los robots industriales y otros equipos de automatización, donde el posicionamiento rápido y preciso es esencial.

Innovaciones y avances en los rodamientos axiales de bolas de contacto angular

La investigación y el desarrollo continuos siguen ampliando los límites de rendimiento de estos componentes. Las innovaciones se centran en materiales, diseños y tecnologías de lubricación para satisfacer las crecientes demandas de la industria.

• Materiales Avanzados: El uso de acero ultra limpio con menos impurezas ha demostrado aumentar significativamente la vida útil y la fiabilidad. Además, las bolas de cerámica (rodamientos híbridos) ofrecen ventajas como mayores velocidades, menor fricción, mayor rigidez y aislamiento eléctrico, siendo ideales para husillos de muy alta velocidad y motores eléctricos.
• Diseños de Jaula Optimizados: Los materiales de las jaulas han evolucionado desde la tradicional jaula de latón mecanizado, conocida por su robustez, a jaulas de polímeros avanzados como PEEK, que son más ligeras, generan menos calor y ofrecen un rendimiento superior a altas velocidades. El diseño de la jaula también se optimiza para mejorar el flujo de lubricante hacia las áreas de contacto críticas.
• Tecnología Avanzada de Lubricantes: El desarrollo de grasas y aceites sintéticos con aditivos especiales permite un funcionamiento a temperaturas más altas, intervalos de lubricación más largos y una mejor protección contra el desgaste.
• Sellado de Alto Rendimiento: Se han desarrollado sistemas de sellado de baja fricción que proporcionan una excelente protección contra los contaminantes sin generar un calor excesivo, lo que permite utilizar rodamientos sellados en aplicaciones de mayor velocidad.
• Rodamientos Inteligentes: La integración de sensores directamente en el rodamiento para monitorear en tiempo real la temperatura, la vibración y la carga está abriendo la puerta al mantenimiento predictivo, permitiendo reemplazar los componentes antes de que fallen catastróficamente.

Conclusión

Los rodamientos axiales de bolas de contacto angular son mucho más que simples componentes mecánicos; son soluciones de ingeniería de alta precisión que permiten el funcionamiento fiable y eficiente de la maquinaria más avanzada del mundo. Su capacidad única para gestionar cargas combinadas con alta rigidez y a altas velocidades los convierte en una elección insustituible en innumerables aplicaciones críticas.

Como hemos visto, aprovechar todo su potencial depende de un enfoque integral que abarca desde una selección meticulosa basada en las cargas y velocidades de la aplicación, hasta una instalación precisa que respete las tolerancias y aplique la precarga correcta, y un mantenimiento proactivo centrado en una lubricación óptima. La continua innovación en materiales y diseño asegura que estos componentes seguirán siendo pilares fundamentales del progreso tecnológico. En un sector industrial en constante expansión, donde se prevé que el tamaño del mercado de rodamientos supere los 346.650 millones de dólares para 2035 (Mercado de rodamientos, 2025), la comprensión y la aplicación correcta de estos rodamientos especializados serán cada vez más cruciales para el éxito.
