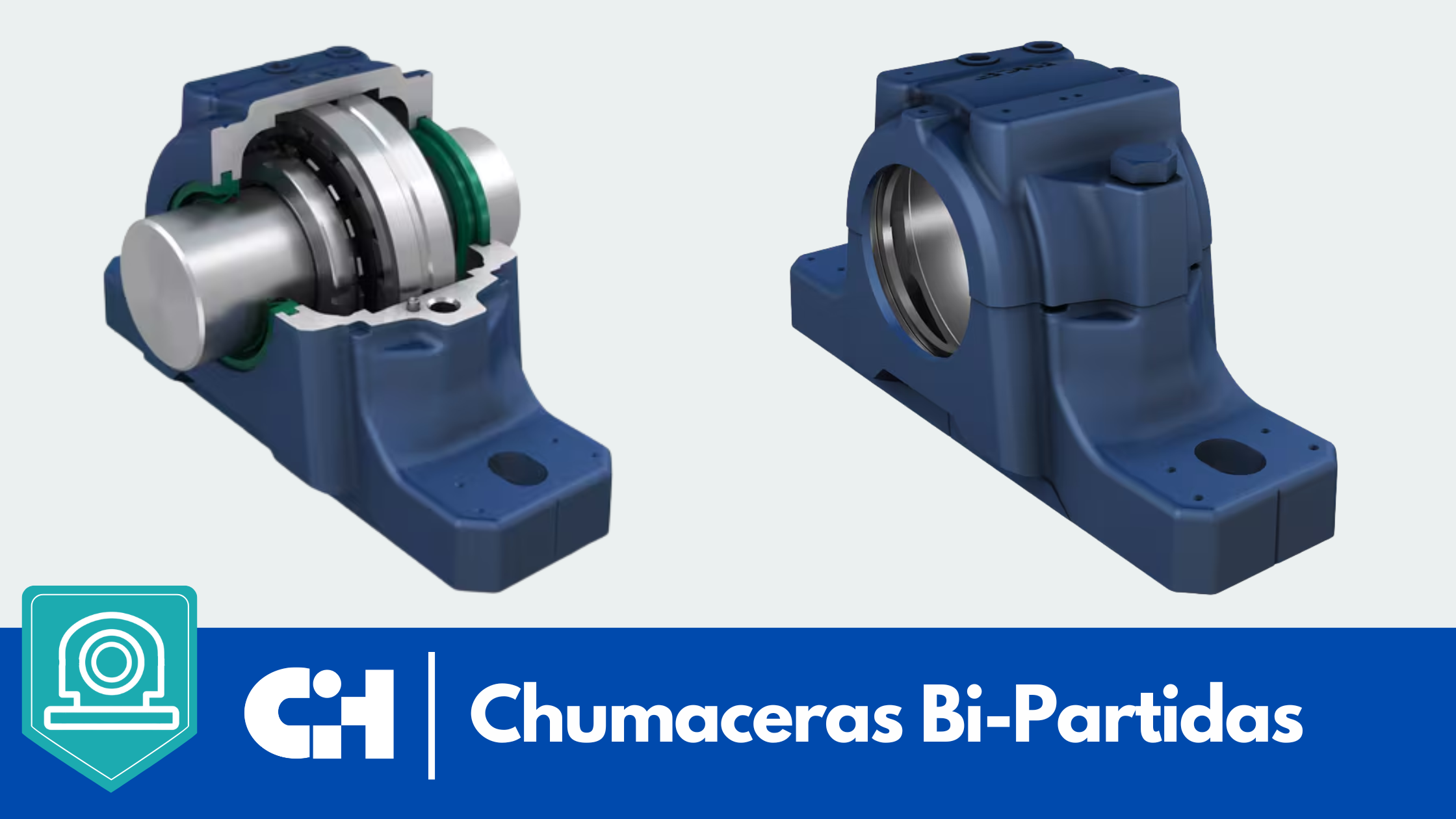

Las chumaceras bipartidas SKF son soportes de eje de dos piezas, base y tapa, que permiten montar y desmontar el rodamiento interior sin mover el eje de su posición. Son los soportes de referencia en maquinaria industrial pesada con ejes largos, difíciles de retirar, donde el tiempo de mantenimiento es un factor crítico de producción.
En un ingenio durante la zafra o una planta cementera de producción continua, cambiar un rodamiento sobre un eje de 80 mm instalado entre dos estructuras puede tomar horas si el soporte obliga a desmontar el eje completo. La chumacera bipartida elimina ese problema: se desatornilla la tapa, se saca el rodamiento por arriba, se instala el nuevo y se vuelve a cerrar. El eje nunca sale de su posición.
SNL · SAF · SAW
Eje 20–200 mm
Sin mover el eje
Stock El Salvador
¿Por qué la chumacera bipartida es el estándar en industria pesada?
Seis propiedades que la convierten en la solución de referencia para maquinaria con ejes largos en producción continua
Diseño bipartido
Base + tapa atornillada. El eje permanece en su posición mientras se cambia el rodamiento.
Sin desacoplar transmisión
Dos mecánicos con llaves normales hacen el cambio en 30-60 min. Sin grúa ni taller.
SNL métrica · SAF pulgadas
SNL para sistemas métricos. SAF/SAW para equipos de origen norteamericano con especificaciones en pulgadas.
Sellos laberinto TS/TSN/TSNG
Protección sin contacto contra polvo y partículas. TSNG para cemento, bagazo y entornos abrasivos.
Rodillos a rótula 22xxx/23xxx
Rodamiento de alta capacidad radial retirable por la partición superior sin desmontar el eje.
Manguito H incluible
El eje se fija al rodamiento sin tolerancias especiales de ajuste. El manguito también se retira sin sacar el eje.
¿Qué lo diferencia de un soporte de una sola pieza?
La diferencia está en que el eje no se mueve
Con un soporte de una sola pieza, llegar al rodamiento de un eje largo implica desacoplar la transmisión, retirar poleas o piñones, sacar el eje del equipo, desmontar el soporte y acceder al rodamiento. En maquinaria de gran escala eso se traduce directamente en horas de paro productivo.

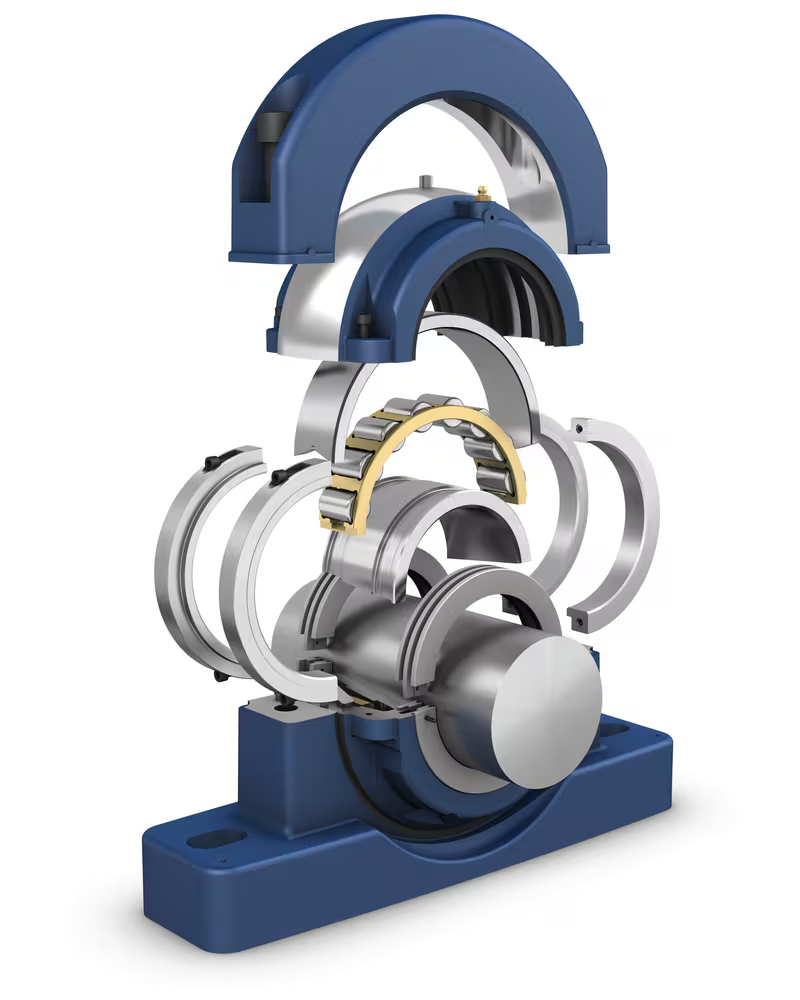

Con el soporte bipartido: se desatornillan los pernos de la tapa, se levanta la tapa, se retira el rodamiento y se instala el nuevo. El eje permanece en su posición durante toda la operación.
¿Necesita asesoramiento?
La chumacera bipartida convierte una operación de 4 horas en 45 minutos. Dos mecánicos con llaves normales pueden abrir la tapa, retirar el rodamiento viejo, instalar el nuevo y cerrar el soporte. Sin grúa, sin taller, sin desacoplar la transmisión.

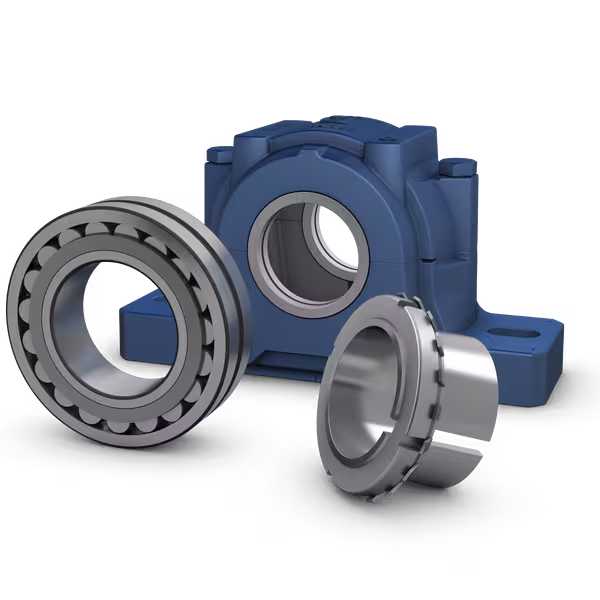

El rodamiento que va dentro es siempre un rodamiento de rodillos a rótula 22000 o 23000 montado sobre manguito de fijación cónico serie H. Esa combinación de soporte bipartido más manguito cónico es la solución estándar en toda la maquinaria industrial pesada de referencia.
Datos técnicos de referencia
Parámetros típicos — confirmar con catálogo SKF para la referencia específica del soporte
¿Dónde se usa en planta?
El soporte de referencia en toda la maquinaria de gran escala que opera en El Salvador con ejes que no se pueden mover

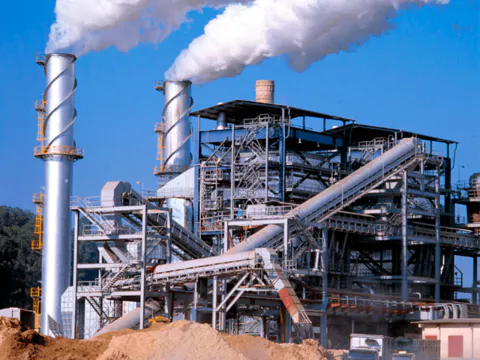

Ingenios azucareros · Transportadores de caña
Ejes de 60 a 180 mm en producción continua
Durante la zafra, el tiempo de paro es dinero directo. Soportes SNL 5xx o SAF 2xx bien mantenidos: el cambio lo hacen dos mecánicos en campo en fracción del tiempo que requeriría un soporte de una pieza.
Industria cementera · Molinos de bolas
SNL 6xx y sellos TSNG para entornos con polvo de cemento
Molinos de bolas, elevadores de cangilones y enfriadores de clínker. El polvo de cemento es uno de los entornos más agresivos. Los sellos laberinto TSNG son el estándar para proteger el rodamiento en esas condiciones.
También se aplica en
Molinos de granos y procesadoras
Ejes de transmisión principal con SNL 2xx/3xx. Relubricación por boquilla del alojamiento sin detener el equipo.
Plantas de tratamiento de agua
Puentes rasqueta de clarificadores y decantadores rotativos. Ejes largos a baja velocidad con carga alta. Intervención en paradas programadas sin desmontar la estructura.
Transportadores de materiales a granel
Plantas de materiales de construcción, harineras y puertos con transportadores de gran capacidad. SNL o SONL en los puntos de mayor carga del sistema.
Tres criterios para decidir en campo
Si su aplicación cumple alguno de estos tres, la chumacera bipartida SKF es la solución correcta.
01
Eje largo sin posibilidad de retiro
El eje está fijo entre dos bastidores o estructuras que no se pueden mover fácilmente. La chumacera bipartida permite cambiar el rodamiento sin desmontar el eje.
02
Entorno con polvo o contaminantes
Los sellos laberinto TS/TSN/TSNG del sistema SNL protegen el rodamiento en entornos con polvo, partículas y humedad. El tipo de sello se selecciona según la agresividad del entorno.
03
Equipo de origen norteamericano
Si el soporte original tiene referencia SAF o SAW, el repuesto debe ser de la misma serie. Las dimensiones externas y la posición de orificios difieren de la serie SNL aunque el diámetro de eje coincida.
Lo que más nos consultan
¿Qué diferencia hay entre una chumacera SNL y una SAF?
La diferencia es el sistema de medidas y el origen del diseño. La serie SNL es métrica: sus dimensiones están en milímetros. La serie SAF es en pulgadas: está diseñada para equipos de origen norteamericano donde las especificaciones originales están en el sistema imperial. Aunque el diámetro de eje puede ser el mismo en equivalencia numérica, las dimensiones externas del alojamiento y la posición de los tornillos de montaje son diferentes. Sustituir una SAF por una SNL sin verificar las dimensiones del bastidor puede resultar en que los orificios de montaje no coincidan. Consúltenos con la referencia del soporte original.
¿Las chumaceras bipartidas SKF se pueden usar con cualquier rodamiento de rodillos a rótula?
No exactamente. Cada alojamiento bipartido SNL o SAF está diseñado para una familia específica de rodamientos de rodillos a rótula con el diámetro de eje y el diámetro exterior correctos. El catálogo SKF especifica qué rodamiento 22xxx o 23xxx corresponde a cada alojamiento. El manguito de fijación cónico serie H que vincula el rodamiento al eje también es específico para cada diámetro de eje. Instalar un rodamiento incorrecto puede resultar en holgura entre el aro exterior y el alojamiento, lo que genera vibración y falla prematura. En Hermaco le confirmamos la combinación correcta: alojamiento, rodamiento y manguito.
¿Cuál es la ventaja práctica del diseño bipartido frente a un soporte de una pieza?
La ventaja principal es el tiempo de mantenimiento. Con un soporte de una pieza, llegar al rodamiento de un eje largo implica en muchos casos desacoplar la transmisión, retirar poleas o piñones, sacar el eje del equipo y desmontar el soporte. Con el soporte bipartido, se desatornillan los pernos de la tapa, se levanta la tapa, se retira el rodamiento por la parte superior y se instala el nuevo. El eje permanece en su posición. En maquinaria de producción continua esa diferencia puede ser de 4 horas de paro versus 45 minutos.
¿Los sellos laberinto son parte del soporte o se compran por separado?
Los sellos laberinto son accesorios que se seleccionan y compran por separado. El alojamiento SNL o SAF no incluye sellos de serie: viene preparado para recibir distintos tipos según las condiciones del entorno. La serie TS es el sello laberinto básico de labio de fieltro, para entornos con polvo moderado. La serie TSN es metálica de laberinto sin contacto, para velocidades más altas o contaminación moderada. La serie TSNG es laberinto reforzado para entornos con polvo fino o partículas abrasivas como cemento o bagazo. En Hermaco le indicamos qué sello corresponde a su soporte y entorno de trabajo.
¿Hermaco tiene stock de chumaceras bipartidas SNL y SAF en El Salvador?
Mantenemos stock de las referencias de mayor rotación de las series SNL y SAF en los diámetros más comunes, con sus accesorios de sellos y manguitos, en nuestras tres sucursales: Santa Ana, San Salvador y San Miguel. Las chumaceras bipartidas se piden con anticipación en la mayoría de proyectos de mantenimiento planificado. Para referencias de la serie SONL, SAW o FNL que no estén en stock habitual, gestionamos importación en 7 a 21 días hábiles. Recomendamos consultar disponibilidad con al menos dos semanas de anticipación a la parada de mantenimiento.
