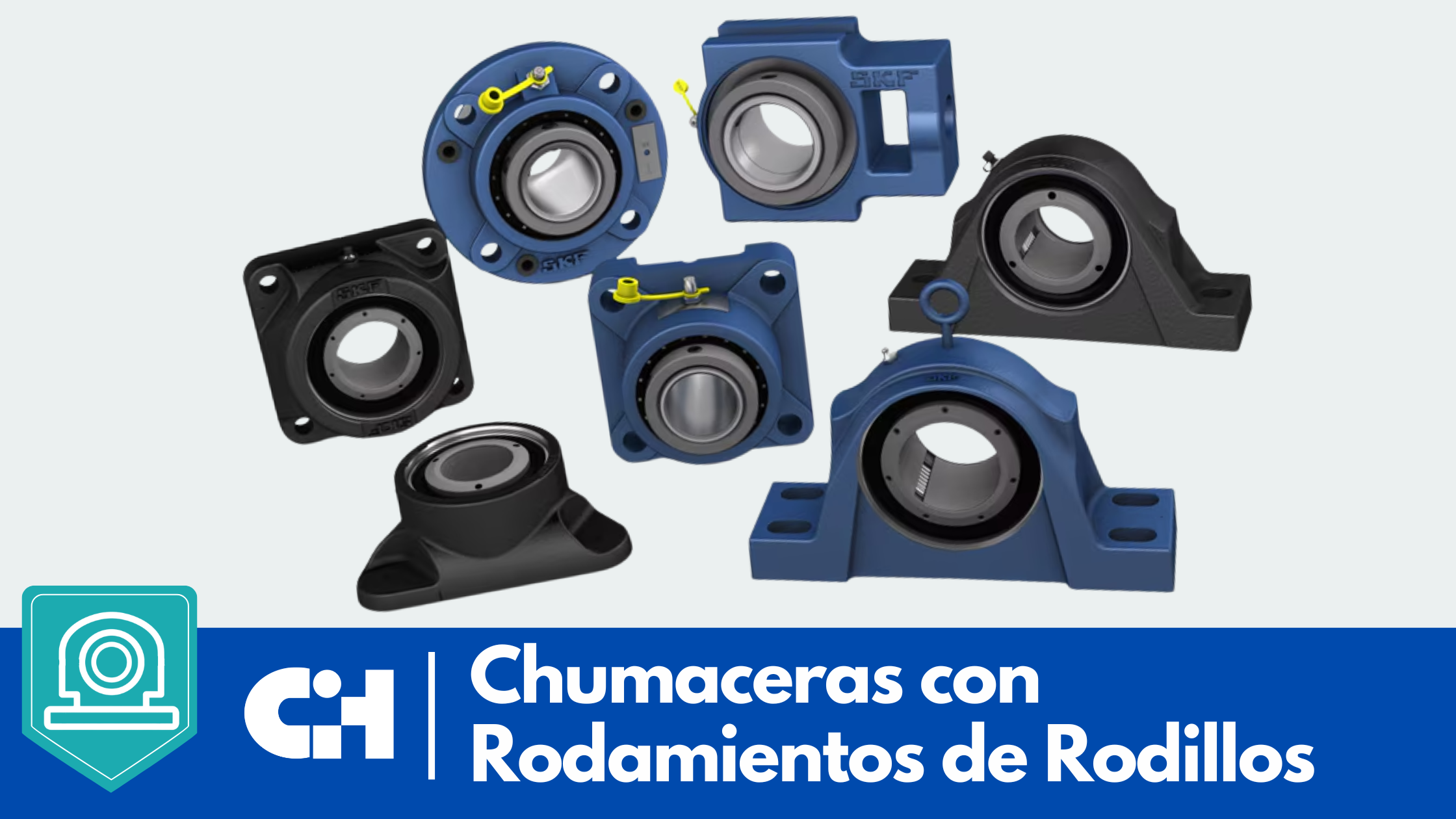

Las chumaceras con rodamientos de rodillos SKF combinan un rodamiento de rodillos a rótula autoalineable con un alojamiento de hierro fundido robusto, diseñadas para cargas radiales altas, impactos y condiciones donde una chumacera de bolas convencional no tiene suficiente capacidad.
Cuando un transportador de caña, un elevador de bagazo o un eje de molino necesita soporte y la carga radial supera lo que una chumacera de bolas puede manejar de forma confiable, la chumacera de rodillos es la respuesta correcta. Rodillos en lugar de bolas multiplica entre 2 y 4 veces la capacidad de carga en el mismo espacio de montaje.

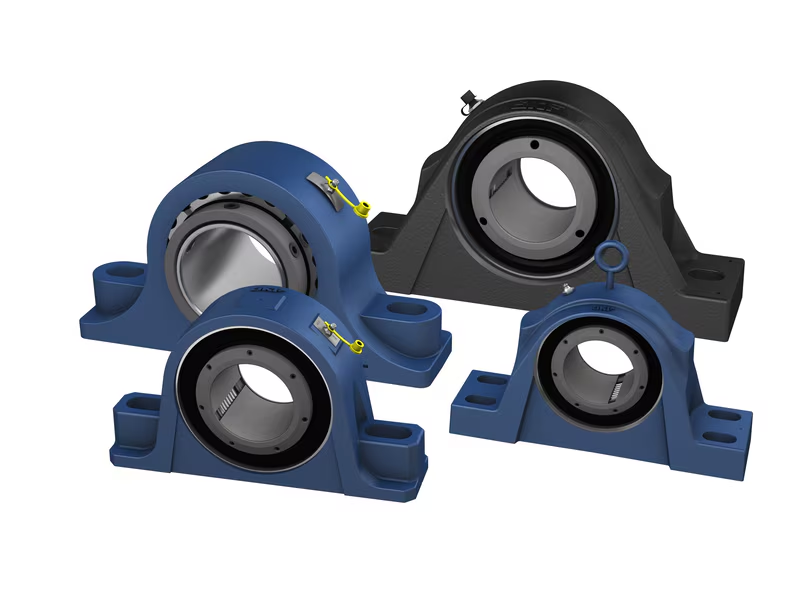

SYR · Pie / Pestaña
Eje 25–160 mm
Alta carga radial
Manguito H
¿Por qué elegir esta chumacera?
Seis propiedades que la convierten en la referencia industrial cuando la carga radial supera lo que una chumacera de bolas puede manejar
Alta carga radial
2 a 4× la capacidad de una chumacera de bolas del mismo diámetro de eje. Contacto lineal de los rodillos.
Rodillos a rótula
Rodamiento interno serie 22000/23000. Autoalineación ±2°-3° con capacidad de carga pesada.
Manguito H cónico
Sin superficie plana en el eje. Sin tornero. Desmontaje con manguito AH.
Tapas laterales
Cubiertas para extremos del alojamiento. Excluye polvo, caña, bagazo, cemento. Exclusivo de rodillos.
Hierro fundido robusto
Alojamiento diseñado para cargas pesadas. Más robusto que el de chumaceras de bolas estándar.
Boquilla Zerk
Relubricación sin desmontaje. LGEP 2 para cargas altas, LGMT 2 para aplicaciones generales.
¿Qué la diferencia de una chumacera de bolas?
La diferencia está en el rodamiento interno
La chumacera de bolas lleva un rodamiento de inserción con bolas: contacto puntual, baja fricción, velocidades altas. Pero ese contacto puntual limita la superficie que soporta la carga radial, especialmente ante impactos o cargas dinámicas variables.
La chumacera de rodillos lleva un rodamiento de rodillos a rótula serie 22000 o 23000. El contacto lineal de cada rodillo con las pistas distribuye la carga sobre una superficie mucho mayor, dando entre 2 y 4 veces más capacidad radial en el mismo diámetro de eje. Mantiene la misma autoalineación ±2°-3°.
¿Necesita asesoramiento?
El rodamiento de rodillos a rótula distribuye la carga sobre una superficie mucho mayor que las bolas, con resistencia superior a impactos y cargas de arranque. La diferencia no está en el alojamiento — ambas usan hierro fundido azul similar — sino en el rodamiento interno.
Bolas para velocidades altas y cargas moderadas. Rodillos para cargas altas, impactos frecuentes y velocidades bajas a medias. Si la chumacera de bolas está fallando antes de lo esperado con carga alta, casi siempre la solución es pasar a la versión de rodillos.
Datos técnicos de referencia
Parámetros típicos — confirmar con hoja técnica SKF para su aplicación
¿Dónde se usa en planta?
Donde las de bolas no alcanzan: cargas altas, impactos frecuentes y entornos agresivos
Ingenios azucareros
Transportadores de caña y elevadores de bagazo
Ejes 50–120 mm con cargas radiales altas y golpes continuos del material. SYR con rodillo a rótula 22216–22228. Manguito H permite cambio en campo durante la zafra sin tornero: llave de gancho y martillo de cobre.
Procesadoras de café · Beneficios húmedos
Cilindros de pulpa y clasificadores
Cargas radiales moderadas a altas en condiciones de humedad constante. Las tapas laterales protegen el rodamiento de residuos de pulpa y agua de proceso que llegan a los extremos del alojamiento.
También se aplica en
Industria cementera
Cintas de clínker, elevadores de cangilones y transportadores de cemento a granel. Tapas laterales + sellos de laberinto son prácticamente siempre necesarios.
Molinos de maíz y granos
Rodillos de molienda y ejes de transmisión. La presión entre rodillos se transfiere directamente al eje y los soportes: la de bolas no alcanza.
Municipalidades y sistemas de agua
Bombas de caudal alto y sistemas de aguas residuales con vibración por desequilibrio del rotor. Cuando la carga radial supera la capacidad de la unidad de bolas equivalente.
Tres criterios para decidir en campo
Si su aplicación cumple alguno de estos tres, la chumacera de rodillos SKF es la elección correcta.
01
Carga radial alta
La carga en el punto de apoyo supera el 60 % de la capacidad dinámica de la chumacera de bolas equivalente. Operar al límite acorta su vida de forma significativa.
02
Impactos y cargas variables
Arranques con carga alta, material que llega de forma discontinua o vibraciones altas del proceso. El mayor área de contacto del rodillo distribuye mejor las cargas de impacto.
03
Velocidad baja a media con carga alta
La mayoría de maquinaria industrial pesada en El Salvador: transportadores, molinos, eleadores y bombas de gran caudal. La chumacera de bolas es para velocidades altas con carga moderada.
Lo que más nos consultan
¿Cuándo debo usar chumacera de rodillos en lugar de una de bolas?
Cuando la carga radial es alta, cuando hay impactos frecuentes del material o del proceso, o cuando el eje tiene diámetros a partir de 50 mm con cargas proporcionales. La chumacera de rodillos puede soportar entre 2 y 4 veces más carga radial que una de bolas del mismo diámetro. Si la de bolas está fallando antes de lo esperado con carga alta, casi siempre la solución correcta es pasar a la versión de rodillos.
¿Las chumaceras de rodillos SKF requieren manguito para montarse?
La mayoría de las series sí. El rodamiento de rodillos a rótula se monta sobre el eje mediante un manguito de fijación cónico serie H que se aprieta axialmente para generar la interferencia necesaria. No requiere que el eje tenga superficie plana ni tolerancias de ajuste especiales. El desmontaje se hace con el manguito de extracción AH correspondiente. En Hermaco le confirmamos qué manguito H o AH corresponde a cada referencia de chumacera.
¿Qué son las tapas laterales y cuándo se usan?
Las tapas laterales son cubiertas que se montan en los extremos del alojamiento para cerrar el espacio por donde pueden ingresar polvo, partículas o salpicaduras. Son un accesorio exclusivo de las chumaceras de rodillos. Se especifican cuando el entorno tiene polvo fino, residuos de proceso o agua que no debe llegar al rodamiento: cemento, granos, caña, café. Se seleccionan por diámetro de eje y serie de alojamiento.
¿Qué grasa se usa en chumaceras de rodillos SKF para cargas pesadas?
Para cargas altas y velocidades bajas a medias: SKF LGEP 2, formulada para presión extrema. Para temperatura elevada combinada con carga alta: LGEM 2 por su viscosidad alta y lubricantes sólidos. Para aplicaciones generales con carga moderada: LGMT 2 es suficiente. La relubricación se hace a través de la boquilla Zerk del alojamiento sin desmontar la unidad. Consúltenos con los datos de su aplicación para calcular el intervalo correcto.
