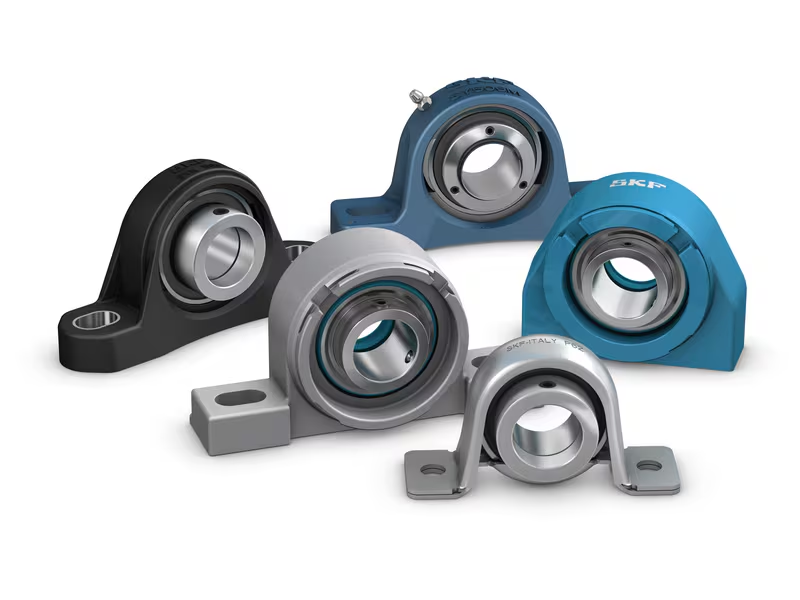

Las chumaceras con rodamientos de bolas SKF son unidades compactas que integran un rodamiento de inserción autoalineable, un alojamiento y un sistema de fijación al eje en una sola pieza lista para montar. Para ejes de 12 a 90 mm, son el soporte de eje más utilizado en la industria salvadoreña.
Una faja transportadora sobre estructura soldada, un agitador montado sobre el mismo tanque, un contraeje sin bastidor maquinado: todos necesitan soportar el eje de forma fácil, tolerar la pequeña desalineación inevitable entre los puntos de apoyo, y poder cambiarse en campo sin taller de precisión. La chumacera SKF resuelve eso exactamente.
Pie · Pestaña · Tensor
Eje 12–90 mm
Autoalineación ±3°
Stock El Salvador
¿Por qué elegir esta chumacera?
Seis propiedades que la convierten en el soporte de eje más utilizado en la industria salvadoreña
Unidad completa
Rodamiento + alojamiento + fijación en una sola pieza montable directamente sobre la estructura.
Autoalineación ±3°
Aro exterior esférico compensa desalineaciones angulares sin necesidad de alineación de precisión.
Hierro / Acero / Inox
Alojamiento en hierro gris, acero estampado o inoxidable según el entorno de operación.
TF tornillo · FM collarín
TF para montaje simple; FM más resistente a vibración sin requerir superficie plana en el eje.
Boquilla Zerk
Relubricación en campo sin desmontar la unidad. Sale de fábrica con grasa LGMT 2.
Pie · Pestaña · Tensor
Tres geometrías de alojamiento para cualquier configuración de montaje estructural.
¿Qué la diferencia de un rodamiento suelto?
La diferencia está en que viene lista para montar
Un rodamiento suelto requiere que la instalación maquine su propio alojamiento con tolerancias precisas, compre los sellos por separado, mecanice el eje y gestione la fijación axial. Todo eso antes de poder montar el rodamiento.
La chumacera llega con todo incluido: rodamiento de inserción preseleccionado, alojamiento con la cavidad esférica correcta, sellos, boquilla de engrase y sistema de fijación al eje. Se instala con un taladro y dos tornillos en la estructura y un allen para fijar el eje. Sin taller de precisión.
¿Necesita asesoramiento?
El rodamiento de inserción dentro de la chumacera tiene aro exterior esférico que encaja en la cavidad esférica del alojamiento. Esa esfera compensa desalineaciones angulares de hasta ±3° entre el eje y la estructura, absorbiendo los errores que son inevitables en cualquier instalación en campo.
Lo que no compensa la chumacera es la desalineación paralela entre dos puntos de apoyo: eso requiere alineación mecánica del equipo antes del montaje. La autoalineación angular no es un sustituto de una instalación correcta.
Datos técnicos de referencia
Parámetros típicos — confirmar con hoja técnica SKF para su aplicación
¿Dónde se usa en planta?
El soporte de eje más universalizado en El Salvador — presente en toda industria que tenga un eje que soportar
Agroindustria · Beneficios de café
Cilindros clasificadores y secadoras de tambor
Estructuras de acero soldado que no quedan perfectamente planas. La autoalineación ±3° absorbe esos errores. En cosecha, cambiar una chumacera completa en campo toma 15-30 minutos sin herramienta especializada.
Cintas transportadoras · Tensores TU
Estación de cola y regulación de tensión
La unidad tensor TU desplaza el eje ajustando dos tornillos de regulación. Estándar en la estación de cola de cualquier cinta transportadora industrial. Fácil ajuste sin soltar el eje.
También se aplica en
Plantas avícolas
Transportadores de bandeja, tornillos de alimentación y mezcladores de pienso. Zonas con lavado frecuente: sellos reforzados o alojamiento inoxidable.
Ingenios azucareros
Transportadores de caña y elevadores de bagazo. SY 50-75 mm en puntos de mayor carga. Relubricación por Zerk sin detener el equipo.
Plantas textiles y manufactura
Husillos de cardado, rodillos de alimentación y ejes de transmisión de telares. FY en pestaña cuando no hay superficie horizontal disponible.
Tres criterios para decidir en campo
Si su aplicación cumple alguno de estos tres, la chumacera de bolas SKF es la solución correcta.
01
Instalación en campo sin taller
Taladro, tornillos, un allen para el eje. Sin maquinado de alojamiento, sin ajuste de tolerancias. Se monta en 15-30 minutos en campo.
02
Estructura soldada sin precisión garantizada
La autoalineación ±3° absorbe los errores inevitables de cualquier estructura soldada o base de concreto. No requiere nivelación de precisión.
03
Eje 12 a 90 mm con carga moderada
Para cargas radiales altas en ejes mayores de 70 mm o condiciones de impacto severo, evaluar chumaceras con rodamientos de rodillos (SNL, SAF). La de bolas es suficiente en la mayoría de aplicaciones estándar.
Lo que más nos consultan
¿Cuál es la diferencia entre una chumacera de pie y una de pestaña?
La diferencia está en la geometría del alojamiento y cómo se fija a la estructura. La chumacera de pie tiene base plana con orificios hacia abajo: se atornilla a superficie horizontal y el eje queda por encima. La de pestaña tiene orificios orientados hacia los lados o en plano vertical: se atornilla a la cara de una viga, pared o bastidor. Si hay placa base horizontal, use pie. Si el soporte va sobre la cara de una estructura o el eje es vertical, use pestaña.
¿Qué significa el sufijo TF y FM en las referencias de chumaceras SKF?
TF (Tight Fit) indica que el aro interior se fija al eje mediante un tornillo allen sobre la superficie plana maquinada del eje. Sistema más simple y económico, pero requiere esa superficie plana en el eje y el torque correcto de apriete. FM (Eccentric Locking Collar) indica fijación por collarín excéntrico: se gira en el sentido de rotación y se aprieta generando interferencia progresiva. Más resistente a vibraciones y no requiere superficie plana en el eje.
¿Con qué grasa y con qué frecuencia se lubrican las chumaceras SKF?
Las chumaceras SKF salen de fábrica con grasa LGMT 2. El intervalo de relubricación depende de la velocidad y el diámetro: para ejes de 25 mm a 1800 RPM en temperatura ambiente, el intervalo típico es 3 a 6 meses. Para ambientes con polvo, humedad o temperatura elevada, el intervalo se acorta. La relubricación se hace a través de la boquilla Zerk sin desmontar la unidad. No relubricar en exceso: agregar demasiada grasa daña los sellos desde adentro.
¿Hermaco tiene tabla de medidas de chumaceras SKF disponible?
Sí. Manejamos el catálogo completo de dimensiones SKF para todas las series de chumaceras de bolas: altura desde la base, distancia entre orificios de montaje, longitud total del alojamiento, ancho de la base y dimensiones de los tornillos para cada tamaño de eje. Si necesita verificar que una chumacera entra en el espacio disponible, compártanos el diámetro del eje y las restricciones dimensionales y le enviamos la tabla de dimensiones correspondiente.
