Los rodamientos de rodillos cónicos SKF soportan simultáneamente cargas radiales y axiales elevadas gracias a su geometría de contacto en forma de cono. Son el rodamiento estándar en reductores de engranajes cónicos, ejes de transmisión, ruedas de maquinaria pesada y equipos donde la carga combinada es la condición de operación normal. Hermaco los distribuye en El Salvador como distribuidor autorizado SKF desde 1968.
Cuando un reductor de engranajes helicoidales o cónicos presenta vibración en el eje, calentamiento excesivo en el alojamiento o juego axial perceptible, la causa más frecuente es un rodamiento de rodillos cónicos mal seleccionado, mal ajustado o al final de su vida útil. Este tipo de rodamiento requiere ajuste de juego axial durante el montaje y un lubricante correcto para el nivel de carga y velocidad de la aplicación. Un error en cualquiera de esos dos parámetros acorta la vida del rodamiento de forma drástica, sin importar la calidad del componente.
En Hermaco contamos con el catálogo completo SKF de rodillos cónicos, stock de las referencias de mayor rotación y asesoría técnica para que el técnico de mantenimiento tenga la referencia correcta y los datos de ajuste antes de abrir el reductor.

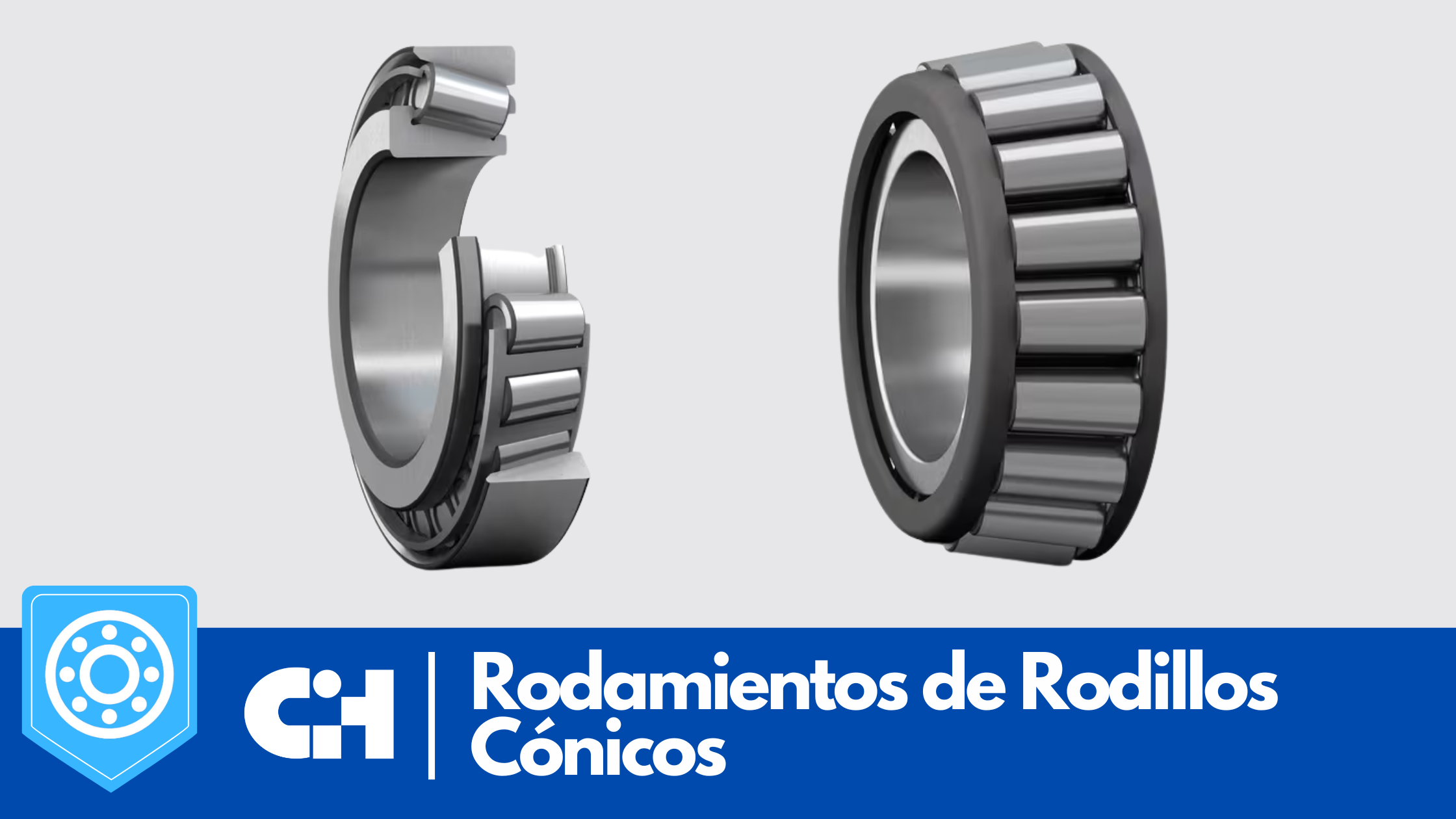

¿Qué es un rodamiento de rodillos cónicos?
Un rodamiento de rodillos cónicos es un rodamiento en el que los elementos rodantes tienen forma de tronco de cono y ruedan sobre pistas de rodadura también cónicas. La geometría del diseño hace que las líneas de acción de la carga generadas por el rodillo, el aro interior y el aro exterior converjan en un punto común sobre el eje del rodamiento. Ese principio geométrico es lo que le permite al rodamiento cónico soportar cargas axiales y radiales al mismo tiempo con alta eficiencia.
El ángulo del cono, llamado ángulo de contacto, define la proporción entre la capacidad de carga axial y radial del rodamiento. Ángulos menores (10°-16°) dan más capacidad radial y menos axial. Ángulos mayores (25°-30°) invierten esa proporción. SKF fabrica series con distintos ángulos de contacto para cubrir el espectro completo de combinaciones de carga.
Una característica que distingue al rodamiento cónico de todos los demás es que el aro exterior (copa) es separable del conjunto formado por el aro interior, los rodillos y la jaula (cono). Esto permite montar la copa en el alojamiento y el cono en el eje de forma independiente, lo que simplifica el montaje en máquinas grandes donde no es posible introducir el conjunto completo como una unidad. También facilita el desmontaje para inspección sin extraer el eje.
El ajuste de juego axial es el parámetro de montaje más crítico en los cónicos. A diferencia de un rodamiento rígido de bolas que tiene juego interno preajustado de fábrica, el rodamiento cónico necesita que el técnico defina el juego o el preapriete axial durante el montaje. Demasiado juego genera impactos y fatiga prematura. Demasiado preapriete genera calor excesivo y desgaste acelerado. El valor correcto depende del tamaño, la velocidad y la temperatura de operación, y está especificado en las tablas de montaje del catálogo SKF.
Principio clave: los rodamientos cónicos siempre se montan en pares opuestos, porque por sí solos solo soportan carga axial en una dirección. El par define la capacidad de carga axial bidireccional y el ajuste correcto del sistema.
Series y variantes de rodamientos de rodillos cónicos disponibles en Hermaco
SKF fabrica rodamientos de rodillos cónicos tanto en el sistema métrico (norma ISO 355) como en el sistema imperial (pulgadas, norma ABMA/ANSI), lo que permite reemplazar rodamientos de origen norteamericano sin mecanizar el alojamiento. Las series de mayor demanda en El Salvador son:
| Serie SKF | Sistema | Ángulo de contacto aprox. | Rango d típico | Aplicación principal |
|---|---|---|---|---|
| 302xx (ángulo estándar) | Métrico ISO | ~10° – 13° | 15 – 200 mm | Reductores de uso general, bombas centrífugas |
| 303xx (sección robusta) | Métrico ISO | ~11° – 14° | 17 – 220 mm | Reductores industriales de carga pesada |
| 313xx (ángulo pronunciado) | Métrico ISO | ~25° – 29° | 25 – 150 mm | Aplicaciones con alta carga axial, trenes de engranajes cónicos |
| 320xx / 322xx | Métrico ISO | ~12° – 17° | 20 – 260 mm | Transmisiones, ruedas motrices, molinos |
| LM / 32xxx serie imperial | Imperial ABMA | Variable | 15 – 300 mm | Reemplazo de rodamientos americanos (Timken) en maquinaria importada |
| TDO / TDI (doble hilera) | Métrico / Imperial | Variable | 30 – 400 mm | Ejes de ruedas, diferenciales, maquinaria pesada agrícola |
Los diámetros indicados son referenciales. Verificar referencias específicas y disponibilidad en stock con el equipo técnico de Hermaco. Para series de doble hilera y referencias imperiales de diámetros grandes, gestionar importación con anticipación.
La designación SKF para rodamientos cónicos métricos sigue el código 3 del sistema de designación básica, por ejemplo: 32208 J2 indica rodamiento cónico, serie de diámetros 2, tamaño 08 (40 mm de diámetro interior), con sufijo de jaula J2. Las series imperiales conservan la nomenclatura Timken original para facilitar el reemplazo directo.
Aplicaciones industriales en El Salvador
Los rodamientos de rodillos cónicos son el componente de rodamiento más común en cualquier equipo que transfiera potencia con cambio de dirección o velocidad. En El Salvador las aplicaciones más frecuentes que atendemos desde Hermaco son:
Reductores de engranajes industriales
Los reductores de una y dos etapas que mueven bandas transportadoras, mezcladoras de concreto, sinfines de materiales a granel y equipos de molienda utilizan rodamientos cónicos en todos sus ejes. El engranaje helicoidal genera carga axial proporcional al ángulo de hélice del diente: esa carga axial es exactamente para lo que el rodamiento cónico fue diseñado. En los reductores de engranajes cónicos rectos o espirales, la carga axial es aún mayor y el ángulo de contacto del rodamiento se selecciona en consecuencia.
Ingenios azucareros: molinos de caña
Los molinos de caña tienen ejes masivos que transfieren potencias de varios cientos de kilowatts con cargas combinadas muy altas. Los rodamientos de rodillos cónicos de series robustas (303xx o 320xx) en grandes diámetros son componentes críticos en estas posiciones. La lubricación con aceite de circulación a alta viscosidad es la práctica estándar en estas aplicaciones, donde la grasa no es práctica por el tamaño y la temperatura de operación.
Trituradoras y equipos de procesamiento de materiales
Las plantas de block, las trituradoras de mandíbula para piedrín y los equipos de molienda de cal utilizan rodamientos cónicos de gran diámetro en sus ejes principales. La carga de impacto característica de estas aplicaciones favorece al rodamiento cónico porque el área de contacto lineal distribuye los picos de carga mejor que cualquier rodamiento de bolas.
Maquinaria agrícola e importada
Una parte significativa de la maquinaria agrícola que opera en El Salvador, incluyendo tractores de trabajo pesado y equipos de cosecha, tiene rodamientos cónicos en pulgadas de origen norteamericano. Las series LM y otras referencias Timken tienen su equivalente directo en el catálogo SKF. Hermaco puede identificar el equivalente SKF a partir de la referencia Timken, FAG u otra marca, sin necesidad de modificar el alojamiento.
Transmisiones y ejes de maquinaria de construcción
Los ejes de ruedas motrices, los mandos finales de excavadoras y grúas de construcción, y los reductores de piñón y cremallera de torres de perforación usan rodamientos cónicos de doble hilera (TDO) o de series de gran tamaño. Para estas referencias, la importación programada con anticipación es clave: Hermaco gestiona el pedido directamente desde las bodegas SKF regionales.
¿Cómo seleccionar el rodamiento de rodillos cónico correcto?
Para cotizar la referencia correcta, el equipo técnico de Hermaco necesita los siguientes datos. Puede enviarlos al WhatsApp 7844-4209 o a [email protected]:
- Diámetro del eje (mm o pulgadas): si la aplicación es de maquinaria americana, indicar si la medida es en pulgadas.
- Diámetro del alojamiento (mm o pulgadas): necesario junto con el del eje para confirmar la serie.
- Ancho del rodamiento actual: si hay rodamiento existente, medir el cono (T) y la copa (C) por separado o el ancho total.
- Referencia actual del rodamiento: es el dato más eficiente. Si está legible en el aro, copiarla tal cual.
- Tipo de carga: indicar si predomina la carga radial, la axial o si son comparables.
- Velocidad de operación (RPM): los cónicos tienen velocidades límite más bajas que los cilíndricos; esto define si aplica la serie estándar o si se requiere una variante de baja fricción.
- Tipo de lubricación: aceite de circulación o grasa. En reductores grandes con circulación de aceite, indicar la viscosidad del aceite actual.
- Juego axial o preapriete actual: si el técnico tiene registrado el ajuste del montaje anterior, ese dato permite replicar el ajuste correcto en el rodamiento nuevo.
Tip técnico: Si llega al taller con el rodamiento desgastado pero con la referencia legible en el aro interior o exterior, podemos identificar la referencia SKF equivalente en menos de cinco minutos. Traiga ambas piezas, copa y cono, porque en algunos casos las series métricas e imperiales tienen dimensiones muy similares que solo se distinguen por décimas de milímetro.
Preguntas frecuentes sobre rodamientos de rodillos cónicos SKF
¿Por qué los rodamientos cónicos siempre van en pares?
Un rodamiento cónico individual solo puede soportar carga axial en una dirección, la que empuja el rodillo contra la pestaña. En la dirección opuesta, la carga axial separaría el cono de la copa y el rodamiento perdería contacto, lo que genera vibración violenta y falla inmediata. Por eso se montan siempre dos rodamientos enfrentados: uno absorbe la carga axial en un sentido y el otro la absorbe en el sentido contrario. Los arreglos más comunes son X-X (cara con cara, mayor tolerancia a desalineación) y O-O (dorso con dorso, mayor rigidez). El arreglo X-X es el más frecuente en reductores industriales estándar; el O-O se usa cuando se requiere máxima rigidez del eje, como en husillos de máquinas herramienta pesadas.
¿Qué pasa si el juego axial del rodamiento cónico queda mal ajustado?
El juego axial mal ajustado es la causa más frecuente de falla prematura en rodamientos cónicos. Si el juego es excesivo, el rodillo golpea la pestaña en cada ciclo de carga, generando fatiga superficial en la pista y el extremo del rodillo. Si hay demasiado preapriete, la temperatura de operación sube por encima del límite del lubricante, la grasa se degrada y el rodamiento falla por lubricación deficiente. El ajuste correcto se logra siguiendo el procedimiento del fabricante: apretar la tuerca de ajuste hasta eliminar el juego, luego aflojar una fracción de vuelta controlada según las especificaciones del catálogo SKF para ese tamaño de rodamiento. En Hermaco podemos indicar el rango de juego axial recomendado para la referencia específica que está montando.
¿Puedo reemplazar un rodamiento cónico Timken por uno SKF sin modificar el alojamiento?
En la mayoría de los casos, sí. Las series imperiales SKF están dimensionadas para ser intercambiables con las referencias Timken equivalentes: mismo diámetro interior, exterior y ancho de copa y cono. La diferencia puede estar en la capacidad de carga dinámica, que en algunos casos el SKF supera al Timken original, y en los sufijos de diseño de la jaula. Para confirmar la equivalencia exacta antes de hacer el pedido, envíenos la referencia Timken (o de cualquier otra marca) y hacemos la verificación sin costo.
¿Qué lubricante es correcto para rodamientos cónicos en reductores industriales?
Depende del tipo de lubricación del reductor. Si el reductor tiene aceite de circulación o baño de aceite, el rodamiento cónico debe lubricarse con el mismo aceite del engranaje: typically ISO VG 220 o VG 320 para reductores industriales de baja y media velocidad. La viscosidad correcta la define la velocidad del eje y la temperatura de operación, no la preferencia personal. Si el alojamiento del rodamiento está separado del baño de aceite del engranaje, se lubrica con grasa: LGMT 2 para condiciones estándar, LGEP 2 para cargas elevadas o presencia de humedad, LGHB 2 para temperaturas superiores a 100 °C. En ningún caso se deben mezclar tipos diferentes de lubricante en el mismo alojamiento.
¿Cómo sé si el rodamiento cónico de mi reductor está fallando?
Los síntomas más comunes son: temperatura elevada en el alojamiento del rodamiento (más de 20-30 °C por encima de la temperatura ambiente más la temperatura del aceite), vibración con frecuencia característica de rodamiento defectuoso detectable con un analizador de vibraciones, ruido de raspado o chasquido metálico intermitente durante la operación, y juego axial perceptible al mover el eje manualmente cuando el equipo está detenido. El análisis de vibración con un equipo SKF QuickCollect o similar permite detectar la falla incipiente semanas antes del colapso, lo que da tiempo para programar el mantenimiento sin paro no planificado. Hermaco distribuye los equipos de monitoreo SKF y puede capacitar a su equipo de mantenimiento en su uso.
