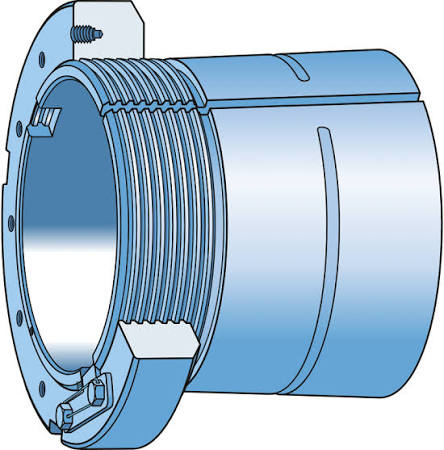

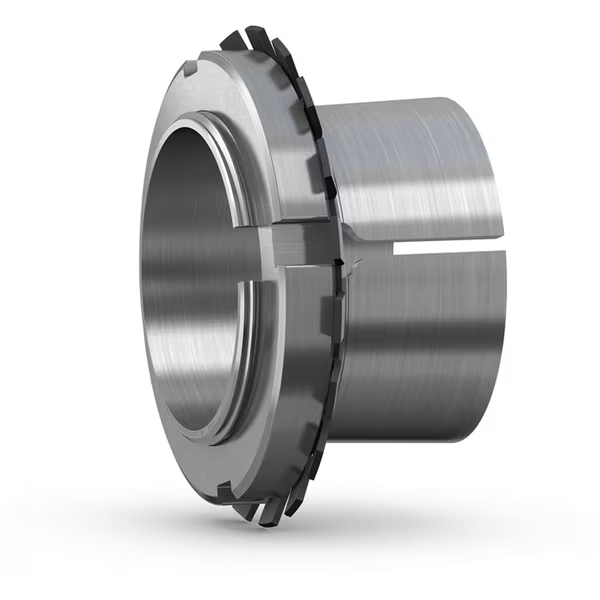

Los manguitos de fijación SKF son piezas cónicas de acero que permiten montar rodamientos con agujero interior cónico sobre ejes cilíndricos sin tolerancias especiales de ajuste, sin prensa y sin calentador. Son el accesorio que hace posible montar y desmontar rodamientos de gran diámetro en campo, durante una parada de mantenimiento, con herramientas convencionales.
La pregunta “¿cómo monto este rodamiento de 80 mm sin un taller equipado?” tiene una respuesta concreta: con un manguito de fijación H de SKF, una llave de gancho y un martillo de cobre. El manguito transforma el montaje de un proceso que requiere prensa hidráulica o calentador inductivo en una tarea que dos mecánicos completan en campo en 20 a 40 minutos.
Serie H · Manguito
Eje 10–200 mm
Sin prensa ni calentador
Stock El Salvador
¿Por qué el manguito H es la solución correcta?
Seis propiedades que convierten al sistema H/AH/KM en el estándar del mantenimiento industrial en campo
Sin prensa ni calentador
Montaje mecánico con llave de gancho. Aplica en campo sin equipamiento especializado.
Conicidad 1:12
Interferencia progresiva por avance axial. El mismo principio que una cuña: preciso y reversible.

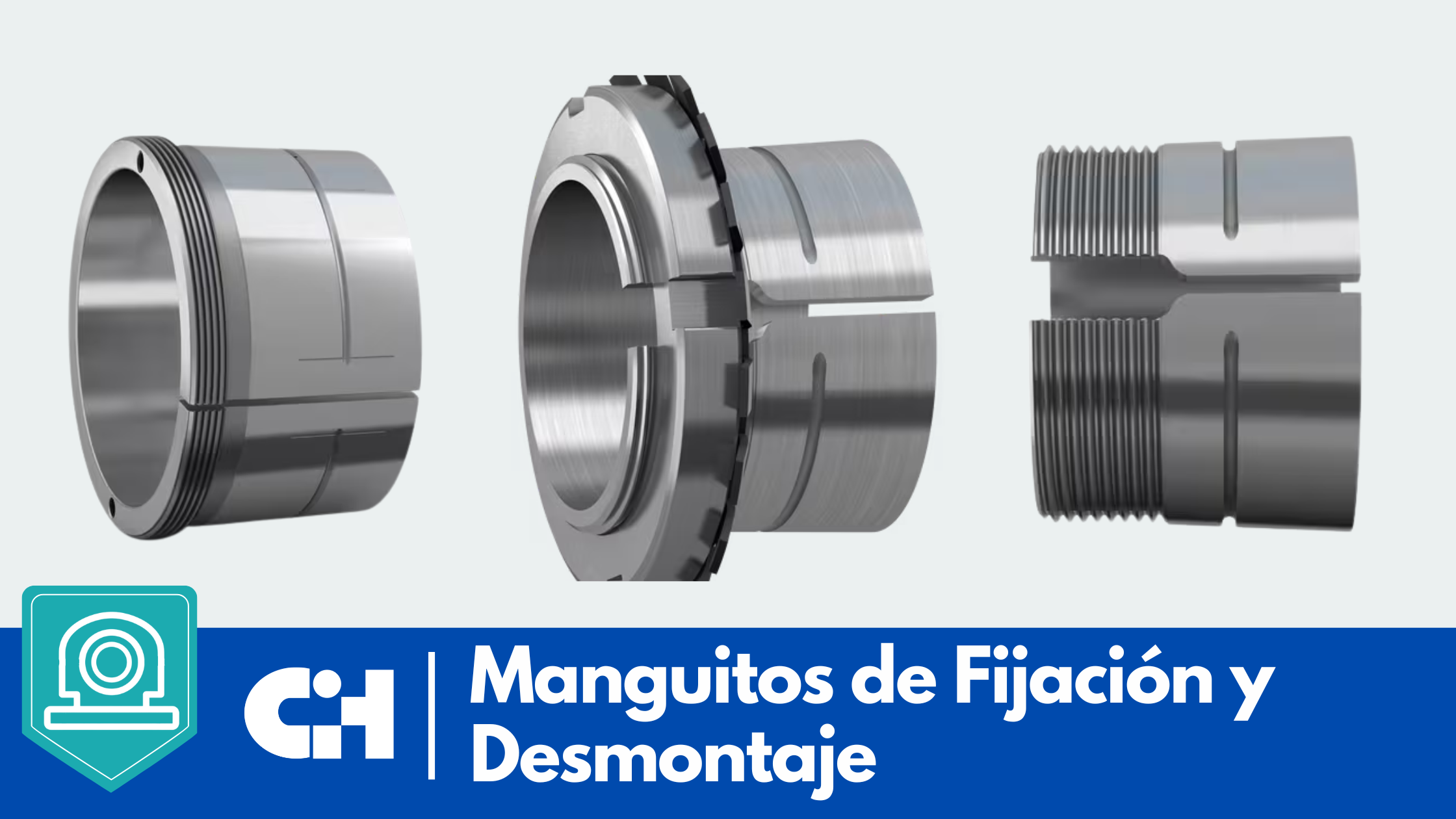

Series H · AH · KM
H fija, AH desmonta, KM aprieta. El juego completo garantiza el proceso de montaje y desmontaje.
Desmontaje seguro
Manguito AH empuja el H hacia afuera sin dañar el rodamiento ni el eje. Sin extractores de garras.
Arandela MB antiflojamiento
Traba la tuerca KM contra vibración. Previene el spin del rodamiento sobre el manguito.
Tuerca hidráulica HM
Para rodamientos mayores de 80 mm. Apriete uniforme con bomba de presión. Interferencia precisa.
¿Qué lo diferencia del montaje por interferencia directa?
La diferencia está en que no requiere taller equipado
El montaje por interferencia directa sobre eje cilíndrico requiere prensa hidráulica o calentador inductivo para generar la temperatura o fuerza necesaria. Eso significa trasladar el equipo a taller o llevar equipamiento especializado al sitio de la intervención.
El manguito H transforma el montaje en un proceso mecánico: la conicidad genera la interferencia sin fuerza ni temperatura. Llave de gancho, martillo de cobre, dos mecánicos. En campo, en 20 a 40 minutos, sin taller.
¿Necesita asesoramiento?
El manguito transforma la operación de montaje de un proceso que requiere prensa o calentador en una tarea de campo con herramientas convencionales. La conicidad 1:12 genera la interferencia axialmente, sin temperatura ni fuerza hidráulica, exactamente como si el rodamiento estuviera ajustado por interferencia directa sobre el eje.
El manguito AH invierte el proceso para el desmontaje: su collarín empujador libera la interferencia sin dañar el eje ni el rodamiento. El costo del juego completo H + AH + KM es pequeño comparado con el costo de dañar un rodamiento nuevo en el desmontaje del viejo.
Datos técnicos de referencia
Parámetros típicos — confirmar con catálogo SKF para la referencia específica del rodamiento
¿Dónde se usa en planta?
Acompaña a toda la maquinaria que usa rodamientos con agujero cónico en El Salvador — sin manguito, no hay montaje en campo
Chumaceras bipartidas SNL · SAF
Rodamientos 22xxx K y 23xxx K en industria pesada
Los soportes bipartidos SNL de la industria azucarera, cementera y de granos usan rodamientos con sufijo K que se montan sobre manguito H. Sin el manguito no hay montaje en campo. El juego H + AH + KM + MB es el pedido correcto.
Rodamientos de bolas a rótula sufijo K
Clasificadores de café, ventiladores y cintas transportadoras
Los rodamientos 12xx K y 22xx K de ejes largos con deflexión se montan con manguito H correspondiente. En equipos con varios puntos de apoyo, el manguito permite el mantenimiento escalonado sin parar el equipo completo.
También se aplica en
Chumaceras SYR con rodillos
Transportadores de caña y molinos usan ejes 25–100 mm con rodillos a rótula K. Dos mecánicos con llave de gancho hacen el cambio en campo durante la zafra.
Molinos y equipos de molienda
Molinos de maíz, martillos y granuladores de alimentos balanceados. Ejes 50–120 mm con mantenimiento frecuente. El manguito convierte cada cambio en una operación de taller básico.
Mantenimiento en campo sin taller
Cualquier intervención que requiera cambio de rodamiento K fuera del taller. El H elimina la necesidad de trasladar el equipo o llevar equipamiento especializado al lugar.
Tres criterios para decidir en campo
Si su aplicación cumple alguno de estos tres, el manguito H de SKF es el accesorio que necesita.
01
Rodamiento con sufijo K
Cualquier rodamiento con sufijo K en la referencia (22216 K, 1208 K, etc.) tiene agujero cónico 1:12 y requiere manguito H para montarse sobre eje cilíndrico.
02
Sin taller en el lugar
La intervención es en campo, sin prensa ni calentador disponible. El manguito H con llave de gancho es el único método que funciona en esas condiciones.
03
Desmontaje frecuente sin dañar el eje
El sistema H + AH permite montar y desmontar el rodamiento repetidamente sin dañar el eje ni el rodamiento, a diferencia de los métodos de interferencia directa que deterioran el eje con cada intervención.
Lo que más nos consultan
¿El manguito de fijación H sirve para cualquier rodamiento con agujero cónico?
No exactamente. Cada manguito H tiene un rango de diámetros de eje y corresponde a una familia de rodamientos con agujero cónico 1:12. Un manguito H 309 no sirve para un rodamiento 22220 K aunque el diámetro de eje sea el mismo, porque las dimensiones del manguito no coinciden con las del agujero cónico del rodamiento. Siempre se selecciona el manguito a partir de la referencia del rodamiento, no solo a partir del diámetro del eje. En Hermaco le confirmamos la combinación correcta para que no haya errores en el pedido.
¿Es obligatorio usar la arandela de freno MB con la tuerca KM?
En aplicaciones con vibración moderada a alta, sí. La tuerca KM apretada sin arandela MB puede aflojarse gradualmente por vibración durante la operación, lo que reduce la interferencia del manguito y termina con el rodamiento girando sobre el manguito, dañando ambos componentes. La arandela MB es un accesorio de bajo costo cuyo propósito es exactamente evitar ese modo de falla. En aplicaciones estáticas sin vibración puede omitirse, pero es buena práctica incluirla siempre.
¿Qué diferencia hay entre la tuerca KM y la tuerca hidráulica HM?
La tuerca KM es mecánica: se aprieta con llave de gancho y la fuerza de apriete depende del operario. Es adecuada para rodamientos pequeños y medianos donde el avance axial requerido es pequeño. La tuerca hidráulica HM tiene una cámara interna que se conecta a una bomba de aceite a presión: permite generar fuerzas de apriete mucho mayores y más uniformes, necesarias para rodamientos grandes donde el manguito debe avanzar varias décimas de milímetro con precisión para alcanzar la interferencia correcta. Para rodamientos a partir de 80 mm de diámetro interior, la tuerca hidráulica es el método recomendado por SKF.
¿Hermaco tiene stock de manguitos H y AH en El Salvador?
Mantenemos stock de las referencias de mayor rotación, correspondientes a los rodamientos de las series 22xx K y 23xx K más comunes, en nuestras tres sucursales: Santa Ana, San Salvador y San Miguel. Los manguitos H y AH para diámetros grandes o series especiales se gestionan por importación en 7 a 21 días hábiles. Cuando pida una chumacera bipartida SNL o un rodamiento con sufijo K, consulte al mismo tiempo el manguito H y el AH correspondientes para tener el juego completo antes del mantenimiento.
